Jak si sestavit domovní rozvaděč krok za krokem

Správně navržený elektrický rozvaděč tvoří bezpečné srdce každé elektroinstalace a vyžaduje pečlivé plánování kapacity i výběr komponent. Sestavení systému s dostatečnou rezervou pro budoucí jističe nebo proudový chránič vám zajistí spolehlivý provoz domácnosti na desítky let.

Co musí obsahovat domovní rozvaděč?

Domovní rozvaděč musí obsahovat jističe pro ochranu elektrických obvodů, proudové chrániče pro zajištění bezpečnosti osob a svorkovnice pro přehledné rozdělení vodičů. Každý elektrický rozvaděč tvoří srdce elektroinstalace v budově a jeho správné osazení je klíčové pro bezchybný provoz všech spotřebičů. Pokud vás zajímá, jaké jsou základní komponenty domovního rozvaděče, musíte se zaměřit na prvky, které chrání vedení proti přetížení a zkratu.

Základní prvky pro bezpečný provoz

Při návrhu rozvaděče dbejte na to, aby obsahoval dostatečnou rezervu modulů pro budoucí rozšíření. Montáž rozvaděče vyžaduje použití certifikovaných komponent, které odpovídají normám pro danou elektrickou instalaci.

• Hlavní vypínač – slouží k bezpečnému odpojení celého objektu od přívodu elektrické energie.
• Jistič – chrání konkrétní elektrické obvody a připojené spotřebiče před nadproudem a zkratem.
• Proudový chránič – zvyšuje bezpečnost osob při kontaktu s elektrickým zařízením okamžitým vypnutím obvodu při úniku proudu.
• Svorkovnice – zajišťují propojení nulových a ochranných vodičů (PE a N) v celém systému.
• Propojovací lišty – umožňují rychlé a bezpečné propojení jističů v rozvaděči.

Odborná rada: Častou chybou je podcenění dimenzování hlavního jističe vzhledem k rezervovanému příkonu objektu. Pamatujte, že montáž a veškeré úpravy v rozvaděči smí provádět pouze osoba s příslušnou elektrotechnickou kvalifikací, neboť neodborný zásah přímo ohrožuje životy i majetek. Tato instalace se hodí pro moderní domácnosti s požadavkem na vysokou provozní spolehlivost, zatímco pro staré rozvody s hliníkovými vodiči vyžaduje vždy kompletní revizi elektroinstalace.

Jak naplánovat velikost a rezervu rozvaděče?

Správné naplánování kapacity je klíčové pro dlouhodobou funkčnost, kterou definuje i Wikipedia u hesla elektrický rozvaděč jakožto centrální bod pro jištění a distribuci energie. Při návrhu vždy vycházejte z aktuální projektové dokumentace a reálného počtu jisticích prvků.

Jak vypočítat potřebnou velikost rozvaděče?

Velikost rozvaděče se odvíjí od celkového počtu modulů, které zaberou jističe, proudový chránič a další ovládací prvky. Pro běžnou novostavbu doporučuji volit skříně s kapacitou minimálně 8 až 16 modulů na jednu řadu, přičemž standardní domovní instalace často vyžaduje 3 až 4 řady nad sebou. Při výpočtu si připravte elektrické schéma, kde si sečtete šířku všech plánovaných komponentů. Každý standardní jistič zabírá jeden modul o šířce 18 mm. Nezapomeňte připočítat místo pro svorkovnice, hlavní vypínač a prostor pro přívodní kabely.

Proč je důležitá rezerva v rozvaděči?

Rezerva modulů by měla tvořit 25 až 40 % celkové kapacity skříně. Tato volná místa vám umožní snadnou budoucí montáž rozvaděče při přidání technologií, jako jsou chytré relé nebo přepěťové ochrany, bez nutnosti výměny celého boxu. Větší vnitřní prostor navíc výrazně zlepšuje chlazení, protože proudění vzduchu kolem jističů snižuje jejich zahřívání a prodlužuje tak životnost celé elektroinstalace.

Odborná rada: Častá chyba je naplnění rozvaděče na maximum hned při první montáži. Pokud v rozvaděči nezůstane žádná rezerva, znemožníte si budoucí úpravy. Toto plánování se hodí pro každého, kdo uvažuje o instalaci fotovoltaiky nebo nabíjecí stanice pro elektromobil, zatímco pro minimalistické byty s neměnným okruhovým zapojením je takto velká rezerva zbytečným nákladem. Pamatujte, že revize elektroinstalace bude mnohem snazší, pokud budete mít v rozvaděči dostatek manipulačního prostoru pro přehledné zapojení vodičů.

Více informací k tématu najdete v oficiálním zdroji: Wikipedie.

Jak sestavit rozvaděč krok za krokem?

Sestavení domovního rozvaděče vyžaduje preciznost a dodržení technických norem, protože tento celek tvoří srdce vaší domácí elektroinstalace. Následující návod na sestavení domovního rozvaděče vám pomůže postupovat systematicky od návrhu až po finální revizi.

Příprava materiálu a projektu

Před zahájením práce musíte mít k dispozici platný projekt elektroinstalace, který přesně určuje, jaké komponenty a v jakém pořadí osadíte. Základem je kvalitní elektrický rozvaděč s dostatečnou rezervou modulů pro budoucí rozšíření. Mezi nezbytné nástroje patří odizolovací kleště, momentový šroubovák, sada izolovaných šroubováků a nůžky na kabely.

• Kvalitní rozvaděčová skříň s DIN lištami.
• Jističe a proudové chrániče odpovídajícího jmenovitého proudu.
• Propojovací hřebenové lišty pro efektivní rozvod napájení.
• Dutinky pro zakončení laněných vodičů a lisovací kleště.

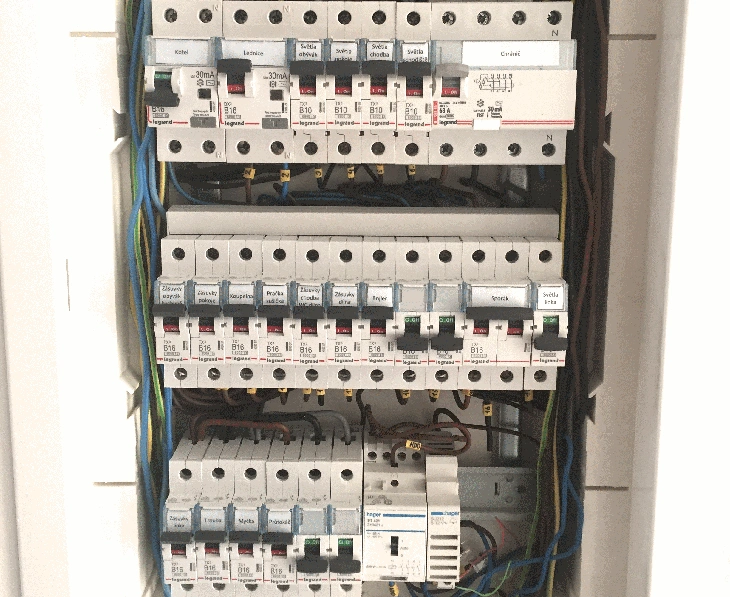

Montáž jističů a proudových chráničů

Montáž rozvaděče začíná mechanickým osazením přístrojů na nosné DIN lišty. Každý jistič i proudový chránič musí pevně držet v zacvaknuté poloze, aby nedocházelo k přechodovým odporům.

1. Rozmístění přístrojů – osazujte komponenty zleva doprava podle elektrického schématu.
2. Fixace na lištu – zajistěte všechny moduly proti posunu pomocí koncových svorek.
3. Kontrola prostoru – ponechte mezi přístroji mezeru pro lepší odvod tepla, pokud to schéma vyžaduje.

Odborná rada: Častá chyba je nedostatečné dotažení svorek, což vede k zahřívání kontaktů. Vždy používejte momentový šroubovák nastavený na hodnotu doporučenou výrobcem přístroje.

Zapojení vodičů podle schématu

Zapojení rozvaděče provádějte vždy podle schématu zapojení rozvaděče, které přesně definuje cesty pro fázové, nulové a ochranné vodiče. Proudový chránič vyžaduje separátní zapojení nulového vodiče, aby správně detekoval svodové proudy.

• Fázové vodiče propojujte pomocí izolovaných hřebenových lišt.
• Ochranný vodič (PE) připojte na hlavní sběrnici v dolní části skříně.
• Nulový vodič (N) veďte přes proudový chránič samostatně pro každý okruh.

Tip: Tento postup se hodí pro zkušené kutily se základní elektrotechnickou kvalifikací, ale rozhodně se nehodí pro osoby bez znalosti norem. Vždy dbejte na to, aby bylo zapojení rozvaděče přehledné a vodiče nebyly zbytečně překřížené.

Označení vodičů a kontrola zapojení

Označení vodičů výrazně zvyšuje bezpečnost při budoucích úpravách nebo servisu. Každý vývod musí být identifikován štítkem, který koresponduje s popisem v dokumentaci. Po dokončení montáže proveďte vizuální kontrolu všech spojů a následně vyžádejte revizi elektroinstalace od certifikovaného revizního technika.

• Používejte samolepicí štítky nebo plastové bužírky s popisem.
• Ověřte pevnost každého spoje lehkým zatažením za vodič.
• Zkontrolujte, zda nejsou v rozvaděči zbytky izolace nebo měděných pilin.

Pamatujte, že finální zapojení musí vždy odpovídat platným normám ČSN, aby byl provoz vaší domácnosti bezpečný.

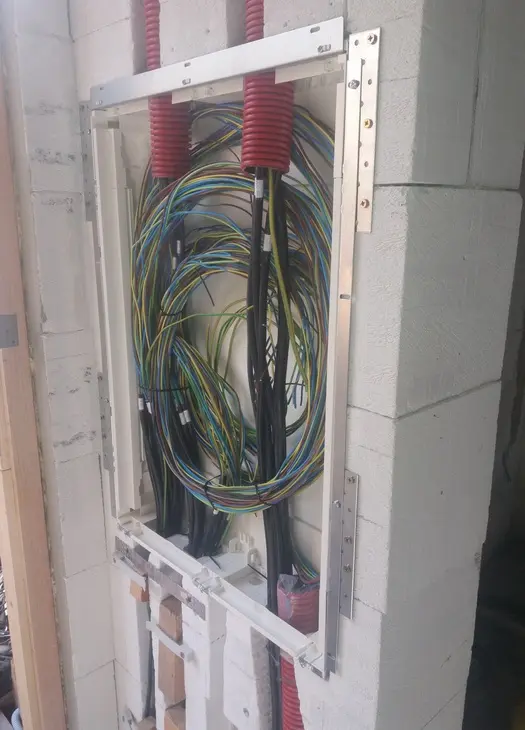

Kde a jak rozvaděč umístit?

Ideální umístění rozvaděče v rodinném domě je v blízkosti hlavního vstupu, v zádveří nebo technické místnosti. Elektrický rozvaděč musí být vždy snadno přístupný, aby bylo možné v případě poruchy okamžitě vypnout jistič nebo zkontrolovat proudový chránič. Vyhněte se instalaci do prostor s vysokou vlhkostí nebo za nábytek, který by znemožnil rychlý zásah.

Jak velký rozvaděč zvolit?

Velikost rozvaděče vybírejte vždy s ohledem na budoucí rozvoj vaší elektroinstalace. Pro běžný rodinný dům doporučuji minimálně 8 až 16 modulů na každé podlaží. Pamatujte, že rezerva modulů v rozvaděči vám umožní snadné zapojení nových okruhů bez nutnosti výměny skříně.

Odborná rada: Častá chyba je volba příliš malé skříně bez volného místa na DIN liště. Pokud plánujete instalaci chytré domácnosti nebo fotovoltaiky, zvolte raději rozvaděč s 20% rezervou kapacity. Tato sestava je vhodná pro majitele rodinných domů, kteří vyžadují přehlednost, zatímco pro byty 1+kk postačí menší kompaktní řešení. Nezapomeňte, že montáž rozvaděče musí vždy odpovídat platným normám, a proto po dokončení prací vždy vyžadujte revizi elektroinstalace.

Kdo může rozvaděč vyrobit a instalovat?

Montáž elektrického rozvaděče vyžaduje odborné znalosti a dodržení přísných norem, neboť jde o srdce vaší elektroinstalace. Práce na elektrickém zařízení bez příslušné kvalifikace ohrožuje bezpečnost osob i majetku a znemožňuje úspěšné provedení revize.

Kdo může vyrábět domovní rozvaděče?

Výrobu rozvaděče smí provádět pouze kvalifikovaný elektrikář s platným oprávněním dle vyhlášky. Odborník musí pracovat podle schváleného elektrického schématu, které definuje správné osazení prvků jako jistič a proudový chránič. Kvalifikovaný pracovník garantuje, že elektrický rozvaděč splňuje veškeré bezpečnostní normy a technické specifikace. Tip: Vždy si ověřte platnost certifikace montážní firmy, protože nekvalitní montáž rozvaděče může vést k přehřívání spojů a riziku vzniku požáru.

Kdo může instalovat domovní rozvaděče?

Samotnou instalaci a připojení k síti provádí výhradně elektrikář s oprávněním pro práci na elektrických zařízeních. Tento odborník zajistí, že montáž rozvaděče proběhne bezpečně a výsledná elektroinstalace projde zákonnou revizí. Bez platné revizní zprávy není možné rozvaděč legálně provozovat ani pojistit objekt proti škodám způsobeným elektrickým proudem. Tato činnost se hodí pro proškolené profesionály, zatímco pro laiky je naprosto nevhodná z důvodu vysokého rizika úrazu elektrickým proudem.

Jak provést revizi a certifikaci rozvaděče?

Dokončená montáž rozvaděče vyžaduje odborné posouzení, které zajistí bezpečný provoz vaší domácnosti. Revizi provádí výhradně autorizovaný revizní technik s platným osvědčením, který fyzicky kontroluje shodu instalace s projektovou dokumentací. Technik ověřuje, zda elektrické schéma odpovídá skutečnému zapojení a zda jsou všechny komponenty, jako je jistič či proudový chránič, správně dimenzovány.

Certifikace rozvaděče následně potvrzuje bezpečnost celého systému a jeho shodu s platnými normami ČSN. Bez tohoto dokumentu byste neměli rozvaděč uvádět do trvalého provozu, neboť riskujete poškození spotřebičů či vznik požáru.

• Vizuální kontrola celistvosti skříně a správného dotažení svorek.
• Měření izolačních odporů a impedance smyčky pro ověření funkčnosti ochran.
• Funkční zkouška vybavení proudového chrániče testovacím tlačítkem i měřicím přístrojem.
• Vystavení revizní zprávy jako dokladu o bezchybném stavu elektroinstalace.

Odborná rada: Častou chybou je snaha o podomácku provedené měření bez kalibrovaných přístrojů, což je pro revizního technika neakceptovatelné. Revize je určena pro majitele nemovitostí, kteří chtějí mít jistotu legálního a bezpečného provozu, nikoliv pro kutily bez příslušné elektrotechnické kvalifikace.

Časté chyby při sestavení domovního rozvaděče

Při montáži rozvaděče se často objevují chyby, které přímo ohrožují bezpečnost vaší elektroinstalace. Jednou z nejčastějších je podcenění velikosti skříně a chybějící rezerva modulů, která by měla činit minimálně 25 až 40 procent. Pokud tuto rezervu nezajistíte, narazíte při budoucím rozšíření systému na zásadní prostorové problémy. Další kritickou chybou je nedostatečné nebo nepřehledné označení vodičů, které znemožňuje rychlou diagnostiku poruch a snižuje celkovou bezpečnost provozu.

Na co si dát při zapojení pozor

• Nesprávné zapojení proudového chrániče, kdy dochází k záměně pracovního a ochranného vodiče, vede k okamžitému vybavení při zátěži.
• Absence revize elektroinstalace po dokončení prací znamená, že nevíte, zda elektrický rozvaděč splňuje platné normy.
• Nedodržení elektrického schématu při osazování prvků často způsobí nesprávnou funkci jističů.

Odborná rada: Vždy dodržujte přesné značení každého vývodu. Pokud si nejste jistí zapojením chrániče, raději přizvěte revizního technika. Tato sekce se hodí pro ty, kteří mají základní elektrotechnické vzdělání, nikoliv pro naprosté laiky bez praxe.

Časté dotazy

Co musí obsahovat domovní rozvaděč?

Domovní rozvaděč musí obsahovat jističe, proudové chrániče, svorkovnice a další prvky pro bezpečné rozdělení elektrické energie.

Jak správně zapojit domovní rozvaděč s chráničem?

Zapojení rozvaděče s proudovým chráničem musí respektovat schéma s připojením nulového a ochranného vodiče a správným pořadím jističů.

Jak velkou rezervu modulů je vhodné plánovat v rozvaděči?

Doporučuje se plánovat rezervu minimálně 25-40 % volných modulů pro budoucí rozšíření a snadnější údržbu.

Kdo může vyrábět a instalovat domovní rozvaděče?

Pouze kvalifikovaný elektrikář s platnou licencí a oprávněním smí vyrábět a instalovat domovní rozvaděče.

Jak probíhá revize domovního rozvaděče?

Revizi provádí autorizovaný revizní technik, který kontroluje zapojení, izolaci a funkčnost jističů a chráničů a vystavuje certifikát.

Kam je vhodné umístit domovní rozvaděč v rodinném domě?

Rozvaděč by měl být umístěn na přístupném místě, nejčastěji v technické místnosti nebo u vstupu do domu, s dostatečným prostorem.

Jaké nástroje jsou potřeba pro sestavení domovního rozvaděče?

Potřebujete šroubovák, odizolovač vodičů, kleště, měřicí přístroj a značkař pro označení vodičů.

Jaké jsou nejčastější chyby při zapojení rozvaděče?

Časté chyby jsou nedostatečná rezerva modulů, špatné označení vodičů a nesprávné zapojení proudových chráničů.

Jak udělat schéma zapojení domovního rozvaděče?

Schéma vytvoříte podle projektu elektroinstalace, zahrnující všechny jističe, chrániče a vedení podle platných norem.

Jak označit vodiče v domovním rozvaděči?

Vodiče se označují barevnými štítky a čísly podle funkce, aby byla zajištěna přehlednost a bezpečnost.

Jak správně dimenzovat jističe v domovním rozvaděči?

Jističe je třeba dimenzovat podle maximálního odběru jednotlivých okruhů, obvykle 16 A pro zásuvky a 10 A pro osvětlení, aby se zajistila bezpečnost a funkčnost instalace.

Jaké typy vodičů se používají v domovním rozvaděči a jak je správně vybrat?

Pro fázové a nulové vodiče se obvykle používají vodiče s průřezem 2,5 mm² pro zásuvkové okruhy a 1,5 mm² pro osvětlení, což odpovídá standardním normám a zajišťuje bezpečný přenos proudu.
