Jak funguje proudový chránič a jak jej správně otestovat

Proudový chránič funguje jako okamžitá pojistka, která porovnává proud v přívodním a odvodním vodiči a při sebemenším úniku mimo obvod přeruší napájení. Pravidelné testování chrániče je nezbytným úkonem pro zajištění maximální bezpečnosti elektroinstalace ve vaší domácnosti. Správné zapojení proudového chrániče vás ochrání před úrazem elektrickým proudem, proto včasná identifikace, kdy je instalován vadný proudový chránič, může zachránit zdraví či život.

Jak proudový chránič funguje a jaký je jeho princip

Proudový chránič funguje jako inteligentní hlídač elektrického obvodu, který neustále porovnává proud tekoucí do spotřebiče a proud z něj vytékající. Pokud zaznamená jakýkoliv únik mimo obvod, například přes lidské tělo, okamžitě přeruší napájení a zajistí tak bezpečnost elektroinstalace.

Základní princip detekce rozdílu proudu

Hlavním úkolem zařízení je monitorovat rovnováhu mezi fázovým a nulovým vodičem. Proudový chránič využívá součtový transformátor k detekci sebemenší odchylky. Jakmile rozdíl proudu mezi přívodem a odvodem překročí stanovený vypínací proud, obvykle 30 mA, vnitřní mechanismus chrániče zareaguje. Tento princip platí pro běžný jednofázový proudový chránič i pro třífázové varianty instalované v moderních rozvaděčích.

Reakční doba a bezpečnost

Klíčovým parametrem pro ochranu zdraví je čas vypnutí, který u funkčního zařízení nesmí překročit 0,03 sekundy. Tato extrémně rychlá reakce minimalizuje riziko, že by úraz elektrickým proudem zanechal na lidském organismu trvalé následky. Dodržování normy proudových chráničů zajišťuje, že správné zapojení proudového chrániče včas odpojí napětí při jakékoli poruše. Pokud chránič nereaguje nebo se jej nedaří aktivovat, může se jednat o vadný proudový chránič, který vyžaduje okamžitou výměnu odborníkem.

Odborná rada: Pravidelná revize elektroinstalace a testování chrániče pomocí integrovaného tlačítka vám dává jistotu, že vaše ochrana před úrazem je stále aktivní.

Jak zapojit proudový chránič podle schématu

Správné zapojení proudového chrániče v elektrickém rozváděči je klíčovým předpokladem pro zajištění bezpečnosti elektroinstalace. Podle informací na portálu Wikipedia se proudový chránič zapojuje tak, aby všechny pracovní vodiče procházely jeho měřicím transformátorem, což umožňuje detekci svodových proudů.

Základní části zapojení

Každý jednofázový proudový chránič disponuje vstupními a výstupními svorkami pro fázový a nulový vodič. Při instalaci musíte zajistit, aby fázový vodič (L) a pracovní nulový vodič (N) procházely chráničem ve stejném směru. Správné zapojení proudového chrániče vyžaduje dodržení schématu, kde horní svorky slouží pro přívod a dolní pro vývod k jištěným okruhům.

Typické chyby při zapojení

Nejčastější chyby při zapojení zahrnují záměnu pracovního nulového vodiče s ochranným vodičem PE nebo jejich následné spojení za chráničem. Pokud takto chybně zapojíte proudový chránič, dojde k jeho okamžitému vybavení při prvním zatížení okruhu. Pamatujte, že nulový vodič nesmí být za chráničem nikde spojen se zemí. Taková instalace pak vykazuje příznaky jako vadný proudový chránič, přestože je přístroj po technické stránce naprosto v pořádku.

Odborná rada: Vždy ověřte, že schéma zapojení odpovídá konkrétnímu typu přístroje a platným normám proudových chráničů.

Více informací k tématu najdete v oficiálním zdroji: Wikipedie.

Jak často a proč testovat proudový chránič

Pravidelná kontrola ochranných prvků přímo ovlivňuje bezpečnost elektroinstalace ve vaší domácnosti. Správné fungování mechanismu totiž nelze zaručit bez aktivního ověření v terénu.

Doporučené intervaly testování

Výrobci jako ABB doporučují provádět testování chrániče minimálně jednou za 6 měsíců. Tato frekvence zajišťuje, že vnitřní vybavovací mechanismus neztratí svou pohyblivost vlivem prachu či oxidace kontaktů. Pokud vás zajímá, kdy a jak často se má testovat proudový chránič, držte se tohoto půlročního cyklu. Dodržení tohoto termínu je klíčové, aby jednofázový proudový chránič zůstal připraven včas odpojit napájení při nebezpečném úniku proudu.

Význam pravidelného testování

Pravidelné testování slouží jako jediný spolehlivý způsob, jak zjistit, jestli proudový chránič funguje správně a není mechanicky zaseknutý. Ignorování údržby může vést k tomu, že v případě poruchy spotřebiče chránič nevybaví, což představuje přímé riziko úrazu elektrickým proudem.

1. Ověření funkčnosti – stiskněte testovací tlačítko na přístroji pro vyvolání simulovaného únikového proudu.
2. Kontrola vybavení – sledujte, zda došlo k okamžitému vypnutí páčky chrániče do polohy vypnuto.
3. Zápis do revizní knihy – poznamenejte si datum testu pro účely pravidelné revize elektroinstalace.

Odborná rada: Pokud po stisknutí tlačítka nedojde k okamžitému vypnutí, může být váš přístroj vadný proudový chránič a vyžaduje okamžitou výměnu odborníkem.

Jak správně otestovat proudový chránič krok za krokem

Pravidelné testování chrániče zajistí, že bezpečnost elektroinstalace zůstane zachována i při dlouhodobém provozu. Doporučuji provádět kontrolu minimálně jednou za 6 měsíců, abyste včas odhalili případný vadný proudový chránič.

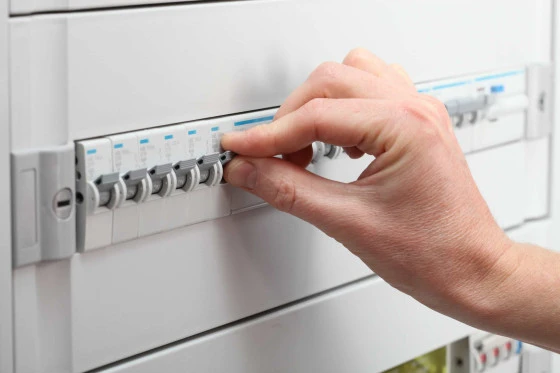

Použití testovacího tlačítka

Stisknutí testovacího tlačítka na čelní straně přístroje je nejjednodušší způsob, jak otestovat proudový chránič doma. Toto tlačítko simuluje únikový proud a nutí mechanismus k okamžitému vybavení. Pokud po stisku páčka chrániče ihned spadne do vypnuté polohy, přístroj je mechanicky v pořádku. V opačném případě je nutná okamžitá výměna.

Testování pomocí měřicích přístrojů

Profesionální testování probíhá pomocí kalibrovaného měřicího přístroje, který ověří přesné vypínací časy a proudy. Tento postup vyžaduje odborné znalosti a dodržení normy proudových chráničů. Měření odhalí i skryté závady, které samotné tlačítko nezjistí. Doporučuji tento proces zahrnout do cyklu, kterým je pravidelná revize elektroinstalace prováděná kvalifikovaným elektrikářem.

Bezpečnostní opatření při testování

Při manipulaci s rozvaděčem dbejte na maximální obezřetnost a nikdy nesahejte na odkryté svorky pod napětím. Pokud si nejste jistí stavem vaší instalace, vždy konzultujte odborníka.

1. Identifikace chrániče – nalezněte konkrétní jednofázový proudový chránič v rozvaděči.
2. Stisknutí tlačítka – stiskněte testovací tlačítko označené symbolem T.
3. Kontrola reakce – ověřte, zda došlo k okamžitému vypnutí napájeného okruhu.
4. Návrat do provozu – přepněte páčku chrániče zpět do zapnuté polohy.

Odborná rada: Pokud proudový chránič po stisknutí tlačítka nevypne, okamžitě odpojte připojené spotřebiče a kontaktujte revizního technika, protože instalace není chráněna.

Jak poznat špatný nebo vadný proudový chránič

Pravidelná kontrola a správné zapojení proudového chrániče jsou základními pilíři, na kterých stojí celková bezpečnost elektroinstalace ve vaší domácnosti. Pokud chránič nefunguje podle předepsaných norem, vystavujete sebe i své blízké přímému riziku úrazu elektrickým proudem.

Typické příznaky vadného chrániče

Vadný proudový chránič se v praxi projevuje několika varovnými signály, které nesmíte ignorovat. Nejčastějším projevem jsou falešné výpadky, kdy přístroj vypne napájení bez zjevné příčiny či přetížení obvodu. Dalším kritickým stavem je nevypínání při simulované poruše, což znamená, že vnitřní mechanismus je mechanicky zaseknutý nebo elektricky poškozený.

• Samovolné vypínání jističů bez zátěže.
• Nereagující ovládací páčka při stisku testovacího tlačítka.
• Zápach spáleniny nebo viditelné opálení plastového krytu.

Jak změřit funkčnost proudového chrániče

Základní ověření provedete stiskem testovacího tlačítka, které simuluje únikový proud. Pro hloubkové měření funkčnosti však potřebujete kalibrovaný měřicí přístroj, který ověří vypínací čas a vybavovací proud. Profesionální revizní technik takto přesně zjistí, zda jednofázový proudový chránič splňuje normy proudových chráničů a vypne v limitu do 300 milisekund.

• Testování chrániče tlačítkem provádějte minimálně jednou za 6 měsíců.
• Měření pomocí revizního přístroje vyžaduje odbornou kvalifikaci.

Co dělat při podezření na poruchu

Pokud zjistíte, že je váš proudový chránič vadný, okamžitě jej přestaňte používat a vypněte příslušné obvody. Nikdy se nepokoušejte o laické opravy vnitřního mechanismu. Kontaktujte autorizovaného elektrotechnika, který provede výměnu komponentu a zajistí, aby byla vaše bezpečnost opět plně zajištěna.

Časté dotazy k proudovým chráničům (FAQ)

Otázka: Jak často se má testovat proudový chránič?

Testování chrániče by mělo probíhat minimálně jednou za 6 měsíců, ideálně při každé pravidelné revizi elektroinstalace. Dodržením tohoto intervalu zajistíte, že bezpečnost elektroinstalace zůstane na vysoké úrovni.

Otázka: Jak otestovat proudový chránič?

Stiskněte testovací tlačítko na předním panelu přístroje, čímž simulujete poruchový stav. Chránič by měl okamžitě vypnout elektrický obvod a přerušit přívod proudu.

Otázka: Jak poznat, že je proudový chránič vadný?

Hlavním příznakem je neschopnost vypnout obvod po stisknutí testovacího tlačítka nebo časté falešné výpadky bez zjevné příčiny. Vadný proudový chránič nesmíte opravovat svépomocí a vyžaduje okamžitou výměnu elektrikářem.

Otázka: Co dělat, když proudový chránič nevypíná?

Pokud chránič nereaguje na test, ihned jej přestaňte používat a kontaktujte kvalifikovaného elektrikáře. Nefunkční zařízení neposkytuje ochranu před úrazem elektrickým proudem.

Otázka: Jak změřit funkčnost proudového chrániče?

Funkčnost lze ověřit testovacím tlačítkem nebo přesněji pomocí revizního přístroje, který měří vybavovací čas a reziduální proud. Měření funkčnosti chrániče odborníkem je nejpřesnější metodou ověření stavu.

Otázka: Jak zapojit jednofázový proudový chránič?

Zapojení proudového chrániče vyžaduje připojení fázového a nulového vodiče na příslušné svorky dle schématu. Vždy dodržujte správnou polaritu a platné normy proudových chráničů pro zajištění bezpečného provozu.

Otázka: Jaký je princip fungování proudového chrániče?

Zařízení neustále porovnává proud tekoucí do spotřebiče a zpět. Pokud detekuje rozdíl přesahující 30 mA, vyhodnotí to jako únik proudu a vypne obvod do 0,03 sekundy.

Otázka: Kde se proudový chránič instaluje?

Proudový chránič se montuje přímo do elektrického rozváděče na DIN lištu mezi hlavní přívod a jednotlivé jističe okruhů. Instalace musí vždy respektovat projektovou dokumentaci a bezpečnostní předpisy.

Otázka: Jaké jsou typy proudových chráničů?

Vybírat můžete mezi jednofázovými modely pro běžné zásuvkové okruhy a třífázovými verzemi pro silnější spotřebiče. Liší se také citlivostí a konstrukcí podle typu detekovaného poruchového proudu.

Otázka: Jaká je cena proudového chrániče?

Cena se obvykle pohybuje v rozmezí od 400 Kč do 1500 Kč dle značky a technických parametrů. Investice do kvalitního přístroje se vyplatí z hlediska dlouhodobé spolehlivosti systému.

Otázka: Jaké jsou normy pro proudové chrániče?

Všechny instalované komponenty musí splňovat přísné normy proudových chráničů, zejména ČSN EN 61008. Tyto předpisy definují parametry vypínání a odolnost vůči vnějším vlivům.

Otázka: Co dělat při falešných výpadcích proudového chrániče?

Nejprve zkontrolujte, zda nejsou vlhké zásuvky nebo poškozené kabely spotřebičů. Pokud problém přetrvává, může být instalace přetížená nebo chránič vykazuje známky stáří.

Otázka: Může se proudový chránič sám vyresetovat?

Ne, chránič je mechanické zařízení, které po vybavení zůstává v poloze vypnuto. Po odstranění příčiny poruchy je nutné páčku posunout zpět do polohy zapnuto.

Otázka: Jaké jsou bezpečnostní zásady při testování chrániče?

Při testování se ujistěte, že vypnutí obvodu nezpůsobí pád či jinou nehodu v domácnosti. V případě nejistoty vždy přenechte údržbu odbornému pracovníkovi s příslušnou elektrotechnickou kvalifikací.

Otázka: Jaký proud způsobuje vypnutí chrániče?

Standardní domovní chrániče vypínají při rozdílovém proudu 30 mA. Tato hodnota je zvolena jako bezpečná hranice, která chrání lidské zdraví před nebezpečným zásahem elektrickým proudem.

Otázka: Jaký je rozdíl mezi jističem a proudovým chráničem?

Jistič chrání elektrické vedení před přetížením a zkratem, zatímco chránič chrání osoby před úrazem při dotyku s částmi pod napětím. Pro maximální bezpečnost jsou v moderní instalaci nutné oba prvky.

Otázka: Lze testovat proudový chránič bez odborných přístrojů?

Ano, základní ověření správné funkce zajistí stisknutí testovacího tlačítka přímo na přístroji. Toto tlačítko simuluje svodový proud a vyvolá okamžité vypnutí, pokud je mechanismus v pořádku.

Otázka: Jak dlouho trvá reakce proudového chrániče?

Kvalitní proudový chránič dokáže přerušit obvod během 0,03 sekundy od detekce poruchy. Tato extrémně rychlá reakce minimalizuje riziko nebezpečných následků pro lidský organismus.

Otázka: Co znamená záruka 3 až 5 let u proudových chráničů?

Tato doba vyjadřuje garanci výrobce na mechanickou a elektrickou funkčnost přístroje. Po uplynutí této doby je důležité věnovat zvýšenou pozornost pravidelné revizi elektroinstalace.

Otázka: Proč je vhodné mít proudový chránič v každé budově?

Chránič představuje nejúčinnější prevenci proti úrazům elektrickým proudem v koupelnách či venkovních prostorách. Zároveň snižuje riziko vzniku požáru způsobeného svodovými proudy v poškozené izolaci.
