Kvalitní plán elektroinstalace tvoří základ bezpečného a funkčního domova, který splňuje náročné požadavky moderních spotřebičů. Správný výběr druhů kabelů a precizní dodržení norem zajistí dlouhodobou bezpečnost elektroinstalace, kterou následně potvrdí povinná revize elektroinstalace.
📋 Shrnutí v bodech
- Elektroinstalace se běžně provádí ve výšce 120 cm od čisté podlahy pro zásuvky a vypínače.
- Délka kabeláže v rodinném domě může dosahovat až 300 metrů.
- Pro drážky ve stropě se frézují drážky hluboké cca 15 mm pod omítkou.
- Mezera minimálně 10 cm musí být mezi silovými kabely a UTP vodiči.
- Revize elektroinstalace kontroluje správné zapojení, izolaci a bezpečnostní prvky.
Jak naplánovat elektroinstalaci v rodinném domě
Kvalitní plán elektroinstalace začíná zakreslením všech plánovaných spotřebičů do půdorysu stavby, což je nezbytný základ pro to, jak správně naplánovat elektroinstalaci v novostavbě. Správný postup při instalaci elektrických rozvodů v bytě nebo domě vyžaduje přesné určení tras pro silové kabely a datové sítě, aby byla zajištěna bezpečnost elektroinstalace a snadná budoucí revize elektroinstalace.
| Fáze plánování | Cíl činnosti | Důležitost |
|---|---|---|
| Analýza spotřebičů | Určení příkonu a počtu okruhů | Prevence přetížení jističů |
| Návrh tras | Optimalizace vedení kabeláže | Úspora materiálu a práce |
| Revizní příprava | Soulad s normami ČSN | Bezpečnostní certifikace |
Výběr a rozmístění zásuvek a vypínačů
Při návrhu rozmístění prvků se řiďte ergonomií pohybu v místnosti. Standardní výška instalace vypínačů u dveří se pohybuje v rozmezí 105 až 110 centimetrů od podlahy, což je pohodlné pro dospělou osobu i děti. Zásuvky v obytných místnostech obvykle umísťujeme 30 centimetrů nad podlahu, ovšem v kuchyni nad pracovní deskou je nutné počítat s výškou 110 až 120 centimetrů.
Odborná rada: Častá chyba při plánování spočívá v podcenění počtu zásuvek u televizních stěn a v kuchyňských linkách. Doporučuji přidat 20 procent zásuvek nad rámec aktuálního počtu spotřebičů, protože dodatečné sekání drážek do hotových omítek je nákladné a neestetické. Tento plán elektroinstalace musí zohlednit i budoucí spotřebiče, jako jsou robotické vysavače nebo nabíjecí stanice pro elektroniku.
Odhad délky a typy kabelů
Kompletní kabeláž v průměrném rodinném domě dosahuje délky 250 až 300 metrů, přičemž volba správných vodičů přímo ovlivňuje celkovou bezpečnost elektroinstalace. Pro běžné zásuvkové okruhy využijte měděné kabely typu CYKY-J 3×2,5, zatímco pro světelné obvody postačí průřez 3×1,5. Pro datové rozvody a internetové připojení vždy plánujte stíněné UTP kabely kategorie 6, které dnes tvoří standard pro stabilní přenos dat.
Tip: Při nákupu materiálu dbejte na kvalitu izolace, neboť levné druhy kabelů mohou mít křehký plášť, který se při protahování husími krky snadno poškodí. Plánování rozvodů elektřiny v domě se nevyplatí podcenit, protože cena elektroinstalace v rodinném domě závisí z velké části právě na množství použitého měděného materiálu a složitosti tras. Systém musí být navržen tak, aby revizní technik mohl bez komplikací ověřit celistvost všech obvodů a jejich jištění. Pro koho se tento podrobný plán hodí? Pro každého stavebníka, který chce předejít nečekaným nákladům při realizaci. Naopak, pro laiky bez základní znalosti norem ČSN se instalace svépomocí nedoporučuje, vždy konzultujte projekt s autorizovaným elektrikářem.
Jaké materiály a nástroje použít pro elektroinstalaci
Pro realizaci spolehlivé elektroinstalace v domě vždy volte komponenty certifikované podle platných norem, neboť veškeré materiály elektroinstalace musí splňovat přísné bezpečnostní normy. Kvalitní výběr materiálů a správné nástroje jsou základem pro dlouhou životnost systému a úspěšnou revizi elektroinstalace, která je nezbytná pro kolaudaci.
Druhy kabelů používaných v elektroinstalaci
Výběr správného vodiče je klíčový pro bezpečnost elektroinstalace v celém objektu. Pro běžné světelné okruhy v rodinném domě se standardně používají kabely typu CYKY-J 3×1,5, zatímco pro zásuvkové okruhy je nutné zvolit průřez vodiče 3×2,5 kvůli vyššímu proudovému zatížení. V prostorách se zvýšenou vlhkostí, jako jsou koupelny, klademe důraz na správné IP krytí přístrojů a použití kabelů s odpovídající izolací. Při výběru produktů se vždy orientujte podle atestů, které potvrzují shodu se standardy, jež sleduje například Státní zdravotní ústav (SZU). Častá chyba, na kterou si dejte pozor: používání poddimenzovaných průřezů kabelů pro spotřebiče s vysokým odběrem, jako jsou elektrické trouby nebo varné desky, což vede k přehřívání rozvodů.
Nástroje pro frézování drážek a montáž
Pro efektivní a přesnou práci v novostavbě jsou vhodné nástroje, které umožňují čisté drážkování bez narušení statiky zdiva. Základem je kvalitní drážkovací fréza s odsáváním, která zajistí přesnou hloubka drážky pro ochranu kabelů v chráničkách.
- Drážkovací fréza s diamantovými kotouči pro čistý řez do cihel či betonu.
- Sada kvalitních šroubováků s izolovanou rukojetí pro bezpečnou práci pod napětím.
- Odizolovací kleště pro přesné odstranění izolace bez poškození měděného jádra vodiče.
- Laserová vodováha pro přesné zaměření, kde budou zásuvky výška a vypínače instalace umístěny.

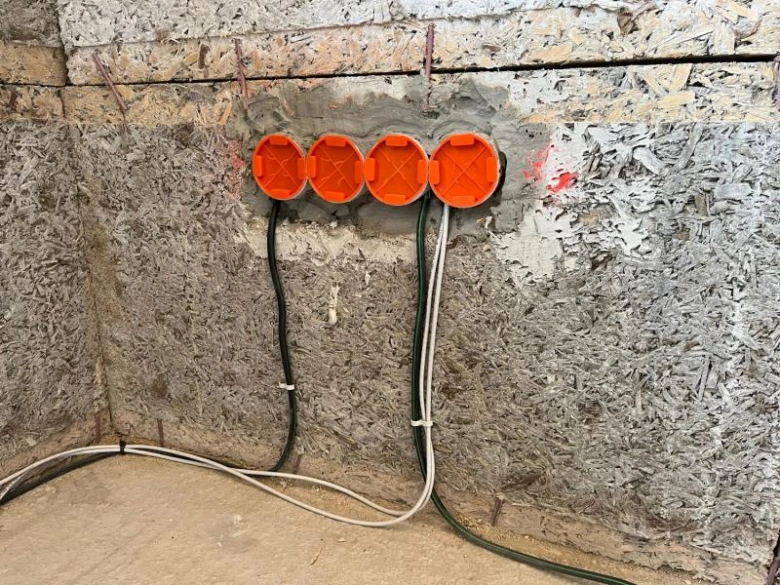

Odborná rada: Při plánování instalace zásuvek a vypínačů vždy používejte krabice pod omítku s dostatečnou hloubkou pro pohodlné zapojení vodičů. Tato sada nástrojů se hodí pro zkušené kutily, ale pro rozsáhlé projekty, kde hraje roli i cena elektroinstalace, doporučuji konzultaci s elektrikářem, který zajistí soulad s projektem.
Více informací k tématu najdete v oficiálním zdroji: Státní zdravotní ústav (SZÚ).
Jak správně provést drážky pro elektrické rozvody
Při přípravě trasy pro kabely je klíčové vědět, jak správně dělat drážky pro elektroinstalaci ve zdi, aby byla zachována statika objektu i bezpečnost elektroinstalace. Pro běžné kabely typu CYKY se v praxi používá drážkovací fréza s odsáváním, která zajistí čistou práci bez zbytečného prachu. Ideální hloubka drážky se pohybuje kolem 15 mm, což bohatě postačuje pro uložení kabelu pod omítku, aniž byste narušili konstrukční integritu stěny.
Při samotném plánování tras dodržujte přísná pravidla pro bezpečnost elektroinstalace. Silové kabely musí mít odstup minimálně 10 cm od datových nebo UTP kabelů, aby nedocházelo k elektromagnetickému rušení přenášeného signálu. Pokud provádíte rozvody v panelovém bytě, vyhněte se vodorovným drážkám v nosných stěnách, které mohou oslabit nosnost panelu. V takovém případě volte raději vedení v podlahových lištách nebo v podhledech.
Postup při přípravě drážek
- Vykreslení tras – na stěny si předem tužkou vyznačte přesný plan elektroinstalace včetně umístění všech krabic pro zásuvky a vypínače.
- Frézování drážek – drážkovací frézou vytvořte drážky do hloubky 15 mm, přičemž dbejte na dodržení svislého a vodorovného vedení.
- Vyčištění výseků – po vyfrézování odstraňte zbytky zdiva sekáčem a drážky důkladně zbavte prachu před uložením kabelů.
- Fixace kabelů – kabely v drážce zajistěte sádrou nebo speciálními příchytkami v rozestupech maximálně 30 cm.
Odborná rada: Častá chyba při frézování je vedení drážek šikmo přes stěnu. Vždy veďte kabely striktně v pravých úhlech, abyste při budoucím vrtání do zdi věděli, kde se rozvody nacházejí.
Tento postup se hodí pro novostavby a kompletní rekonstrukce, kde máte stěny volně přístupné. Pro koho se tento způsob naopak nehodí? Pokud bydlíte v bytě a nechcete narušovat omítky nebo provádět prašné práce, bude pro vás vhodnější instalace do lišt nebo podlahových systémů. Pamatujte, že správně provedené drážky jsou základem pro úspěšnou revizi elektroinstalace a ovlivňují celkovou cenu elektroinstalace, protože zkracují dobu instalace a následného začišťování stěn.
Jak bezpečně vést kabely a rozvody v domě
Bezpečné vedení kabelů tvoří základní pilíř elektroinstalace v domě, protože správné uložení vodičů předchází rizikům požáru a zajišťuje dlouhou životnost celého systému. Při instalaci rozvodů elektřiny v rodinném domě či panelovém bytě vždy dodržujte normy ČSN, které definují technické parametry pro silové i datové vedení.
Ochrana kabelů před poškozením
Kvalitní ochrana kabelů je nezbytná zejména v místech, kde hrozí mechanické poškození nebo kde kabely procházejí stavebními konstrukcemi. Pro uložení pod omítku používejte certifikované elektroinstalační trubky, které umožňují budoucí výměnu kabelů bez nutnosti sekání do zdi. Pokud vedete rozvody v podlaze nebo v podhledech, zajistěte, aby byly kabely chráněny proti tlaku a ostrým hranám. Častou chybou je volné vedení kabelů bez chrániček v místech, kde se později vrtají otvory pro obrazy nebo nábytek. Vždy si proto zakreslete plan elektroinstalace, abyste přesně věděli, kudy vedou jednotlivé druhy kabelů. Tato dokumentace je klíčová i pro následnou revizi elektroinstalace, která potvrdí, že jste dodrželi veškeré zásady bezpečné elektroinstalace v domě.
Správné svazkování a vedení kabelů
Při vedení kabelů v trasách dbejte na to, aby nedocházelo k jejich nadměrnému zahřívání, které může snížit životnost izolace. Silové kabely musí mít odstup minimálně 10 cm od UTP kabelů, aby nedocházelo k elektromagnetickému rušení datových toků. Pokud svazkujete více silových kabelů k sobě, počítejte s tím, že se jejich proudová zatížitelnost snižuje, a proto je neukládejte příliš těsně.
- Vždy zachovávejte minimální poloměr ohybu kabelu, který odpovídá přibližně desetinásobku jeho průměru.
- Kabely v drážkách fixujte pomocí příchytek v rozestupech maximálně 30 až 50 cm.
- Křížení silových a datových rozvodů provádějte výhradně v pravém úhlu.
Odborná rada: Elektroinstalace se hodí pro každého, kdo plánuje dlouhodobé bydlení, ale není vhodná pro kutily bez základních znalostí norem, kteří podcení bezpečnostní odstupy a mechanickou ochranu vedení. V takovém případě vždy oslovte certifikovaného elektrikáře.
Jak instalovat zásuvky, vypínače a svítidla
Správná instalace koncových prvků vyžaduje precizní plán elektroinstalace, který zohledňuje ergonomii i bezpečnost elektroinstalace. Následující návod na instalaci elektroinstalace s ohledem na bezpečnost vám pomůže zajistit dlouhodobou funkčnost rozvodů bez rizika úrazu či požáru.
Správná výška instalace zásuvek a vypínačů

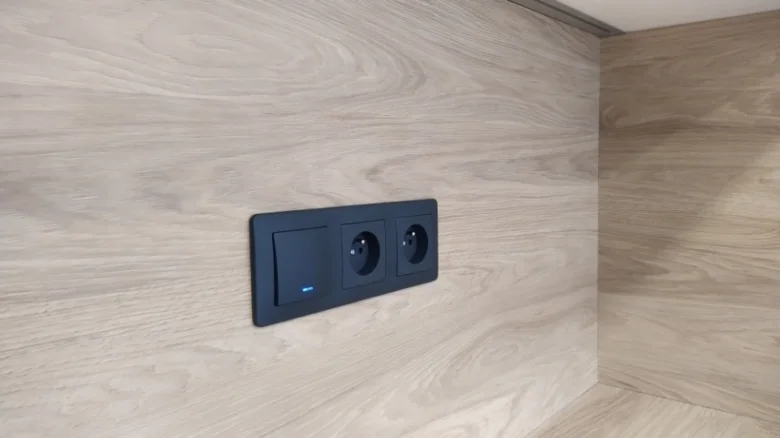

Standardní výška zásuvek se dnes v obytných místnostech pohybuje kolem 30 cm nad podlahou, avšak pro specifické pracovní plochy v kuchyni či dílně volíme výšku 120 cm od podlahy. Vypínače instalace se nejčastěji umísťují do výšky 110 až 120 cm, což odpovídá přirozené úrovni ruky dospělého člověka. Při plánování rozmístění vždy zohledněte budoucí nábytek a vybavení, abyste předešli zakrytí zásuvek skříněmi. Tipy na správnou instalaci zásuvek a vypínačů v bytě zahrnují také použití kvalitních instalačních krabic, které musí být pevně ukotveny v omítce nebo sádrokartonu.
- Vypínače vždy instalujte na stranu kliky u dveří.
- Zásuvky v blízkosti umyvadel musí být vzdáleny minimálně 60 cm od vodovodní baterie.

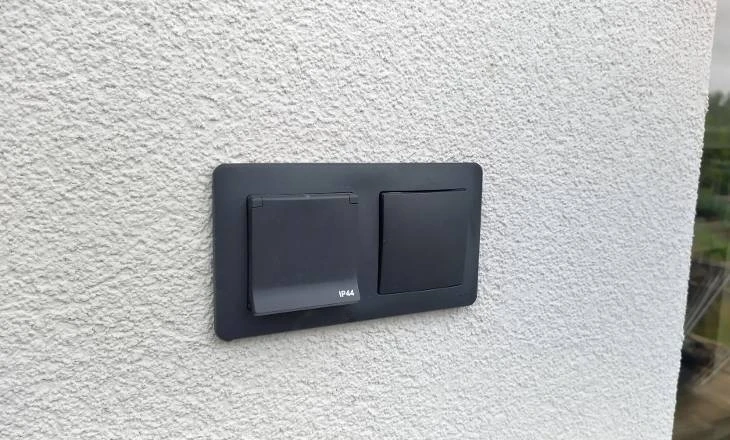

- Pro venkovní prostory vždy zvolte zásuvky s krytím IP44, které odolají stříkající vodě.
- Častá chyba: podcenění hloubky krabice, což vede k obtížnému skládání drátů a riziku poškození izolace.
Zapojení svítidel a bezpečnostní opatření
Při montáži svítidel je zásadní správná identifikace vodičů, kde hnědý (nebo černý) kabel značí fázi, modrý nulový vodič a žlutozelený vodič zajišťuje nezbytné uzemnění. U kovových svítidel je toto ochranné uzemnění kritickým bezpečnostním opatřením, které při poruše izolace odvede proud do země. Pokud instalujete svítidla v koupelně, vždy kontrolujte IP krytí uvedené na štítku výrobku, které musí odpovídat zóně vlhkosti.
Tento postup se hodí pro běžné majitele domů, kteří provádějí drobné úpravy, ale pro kompletní rozvody se vždy poraďte s odborníkem. Pro koho se instalace svépomocí nehodí: pro osoby bez příslušné elektrotechnické kvalifikace a měřicích přístrojů, neboť neodborné zapojení znemožní úspěšnou revizi elektroinstalace. Po dokončení prací vždy ověřte správnost zapojení zkoušečkou napětí. Pamatujte, že cena elektroinstalace zahrnuje i náklady na následné revizní měření, které je nezbytnou podmínkou pro legální provoz a pojištění nemovitosti.
Jak provést revizi a kontrolu elektroinstalace
Revize elektroinstalace představuje klíčový proces, který ověřuje, zda instalované rozvody splňují přísné normy pro bezpečnost elektroinstalace. Odborný revizní technik při ní provádí systematickou kontrolu zapojení a měření izolačních stavů, čímž eliminuje riziko požáru nebo úrazu elektrickým proudem.
Co zahrnuje standardní revize elektroinstalace
Při otázce, co je potřeba zkontrolovat při revizi elektroinstalace v domě, se technik zaměřuje na fyzický stav rozvodů a jejich funkční parametry. Základem je měření odporu izolace, které odhalí případné poškození kabelů vzniklé během stavebních prací nebo stárnutím materiálu. Dále probíhá test funkčnosti jističů a proudových chráničů, které musí při poruše okamžitě odpojit napětí. Revizní technik také fyzicky ověřuje, zda odpovídají druhy kabelů projektu a zda jsou zásuvky umístěny v předepsané výšce podle norem.
- Vizuální kontrola celého systému a rozvaděčů.
- Měření impedance smyčky pro ověření správného vypnutí jističů.
- Ověření kontinuity ochranného pospojování v celém domě.
- Test reakčního času proudových chráničů.
Odborná rada: Častá chyba spočívá v přetěžování obvodů neodborně instalovanými zásuvkami, proto při revizi vždy vyžadujte kontrolu dimenzování kabeláže vzhledem k plánované zátěži.
Důležitost pravidelných kontrol a revizí
Pravidelná revize elektroinstalace není pouze administrativním úkonem pro pojišťovnu, ale zásadním opatřením pro ochranu vašeho majetku. Periodicita revizí u rodinných domů se obvykle doporučuje v intervalu pěti let, nebo vždy po zásadním rozšíření instalace. Tato kontrola včas odhalí uvolněné kontakty nebo degradující izolaci, které jsou nejčastější příčinou poruch. Zatímco cena elektroinstalace při realizaci tvoří významnou investici, zanedbaná revize vás může vyjít mnohem dráž v případě pojistného plnění. Revize je vhodná pro všechny majitele nemovitostí, kteří chtějí mít jistotu bezchybného provozu, zatímco pro objekty s historicky nevyhovujícími hliníkovými rozvody je naprosto nezbytná. Bezpečnost vaší rodiny závisí na tom, zda systém reaguje přesně tak, jak má.
Kolik stojí a jak dlouho trvá elektroinstalace v domě
Plánování rozpočtu a časového harmonogramu je základem úspěšné realizace. Celková cena elektroinstalace i doba instalace závisí na komplexnosti projektu, použitých materiálech a náročnosti stavebních úprav.
Orientační ceny elektroinstalace v rodinném domě
Pokud vás zajímá, kolik stojí kompletní elektroinstalace v rodinném domě, počítejte s částkou v řádu desítek až stovek tisíc korun. Cena elektroinstalace se odvíjí od počtu vývodů, zvoleného typu kabeláže a standardu koncových prvků. Kvalitní plan elektroinstalace vám pomůže předejít vícenákladům spojeným s dodatečným frézováním drážek. Odborná rada: Nešetřete na materiálu, protože druhy kabelů s nízkou kvalitou izolace mohou ohrozit bezpečnost elektroinstalace v budoucnu.
| Položka | Orientační podíl na ceně |
|---|---|
| Instalační materiál | 40 % |
| Práce a montáž | 45 % |
| Revize elektroinstalace | 5 % |
| Ostatní náklady | 10 % |
Odborná rada: Častá chyba při plánování spočívá v podcenění ceny za revize elektroinstalace, které jsou nezbytné pro kolaudaci a vaši bezpečnost.
Doba instalace v bytě o 3 pokojích
Otázka, jak dlouho trvá instalace elektriky v bytě o 3 pokojích, nemá univerzální odpověď, ale obvykle se pohybuje v rozmezí 3 až 5 pracovních dnů. Doba instalace je silně ovlivněna stavem stávajících rozvodů a nutností kompletní výměny kabeláže. Zatímco v novostavbách postupujete podle připraveného projektu rychle, v rekonstrukcích bytů musíte počítat s časovou rezervou na bourací práce a začišťování.
- Příprava a frézování drážek: 1 až 2 dny
- Tahání kabelů a montáž krabic: 1 až 2 dny
- Zapojení zásuvek a rozvaděče: 1 den
Tento časový odhad se hodí pro běžné bytové jednotky, nikoliv pro historické objekty s atypickými zdmi, kde se doba instalace může výrazně prodloužit. Tip: Před začátkem prací si vždy nechte zpracovat detailní rozpočet, abyste předešli zastavení prací z důvodu vyčerpání financí.
Časté dotazy a odpovědi k elektroinstalaci v domě
Při plánování elektroinstalace v rodinném domě se často setkávám s dotazy, které řeší technické parametry i praktické provedení. Správný postup a dodržení norem jsou základem pro dlouhodobou bezpečnost elektroinstalace.
Otázka: Co se kontroluje při revizi elektroinstalace?
Kontrola zahrnuje ověření správného zapojení, měření izolačního odporu kabelů, test vybavovacího proudu jističů a celkovou vizuální kontrolu stavu rozvaděče. Revize elektroinstalace je nezbytným krokem pro zajištění bezpečného provozu a kolaudaci stavby.
Otázka: Jak udělat drážky na elektriku?
Frézování drážek provádějte drážkovací frézou do hloubky cca 15 až 20 mm pod úroveň omítky. Pozor na statiku nosných stěn a vždy dodržujte vodorovné a svislé vedení tras.
Otázka: Jak dlouho trvá elektroinstalace v bytě o 3 pokojích?
Standardní doba instalace se pohybuje v rozmezí 3 až 5 pracovních dnů. Čas se odvíjí od zvoleného materiálu a složitosti rozvodů v jednotlivých místnostech.
Otázka: Kolik stojí nová elektroinstalace v rodinném domě?
Cena elektroinstalace se obvykle pohybuje mezi 30 000 až 80 000 Kč. Konečná částka závisí na počtu okruhů, kvalitě použitých prvků a náročnosti přípravy drážek.
Otázka: Jaká je doporučená výška zásuvek v domě?
Standardní výška zásuvek je 30 cm od čisté podlahy, zatímco vypínače se montují do výšky 110 až 120 cm. V koupelně či kuchyni se výška řídí bezpečnostními zónami dle normy ČSN.
Otázka: Jaké materiály jsou vhodné pro elektroinstalaci v rodinném domě?
Používejte výhradně měděné kabely s odpovídajícím průřezem, kvalitní zásuvky s dětskou pojistkou a rozvodnice s certifikací IP40 nebo vyšší. Výběr správné elektroinstalace přímo ovlivňuje její životnost.
Otázka: Jaký je minimální odstup mezi silovými kabely a UTP kabely?
Pro zamezení rušení datových toků dodržujte minimální odstup 10 cm. Pokud se trasy kříží, veďte je vždy v pravém úhlu.
Otázka: Jak správně vést kabely ve svazcích?
Kabely ve svazku by neměly být příliš těsně u sebe, aby nedocházelo k jejich nadměrnému zahřívání. Používejte plastové příchytky a vyhněte se nadměrnému křížení tras.
Otázka: Jaká hloubka drážek je doporučená pro elektroinstalaci?
Pro běžné kabely typu CYKY je ideální hloubka drážky 15 mm. Častá chyba: příliš hluboké drážky oslabující zdivo, proto vždy respektujte projektovou dokumentaci.
Otázka: Co je potřeba k bezpečné instalaci venkovních zásuvek?
Venkovní zásuvky musí mít krytí minimálně IP44 a být napojeny přes proudový chránič. Tato ochrana je klíčová pro prevenci úrazu elektrickým proudem ve venkovním prostředí.
Otázka: Jaké pojistky a jističe se doporučují pro rodinný dům?
Běžně se používají jističe 16 A pro zásuvkové okruhy a 10 A pro světelné okruhy. Celkový příkon domu musí odpovídat hodnotě hlavního jističe, obvykle 25 A nebo 32 A.
Otázka: Jak správně naplánovat rozvod osvětlení v domě?
Osvětlení plánujte po logických celcích a okruzích. Doporučuji instalaci schodišťových vypínačů pro ovládání světla ze dvou různých míst v jedné chodbě či pokoji.
Odborná rada: Elektroinstalace je vysoce odborná činnost, proto v případě nejasností nebo složitých technických řešení vždy konzultujte projekt s kvalifikovaným elektrikářem. Tento postup se hodí pro běžné rekonstrukce, ale pro rozsáhlé novostavby je nezbytný autorizovaný projekt.
